預應力中空注漿錨桿的作用結構及特點
預應力中空注漿錨桿是一種粗鋼筋類先錨后注漿中空式錨桿，兼具支護和臨時支護功能于一身，適用于地下廠房，高邊坡等易發生巖爆的圍巖。

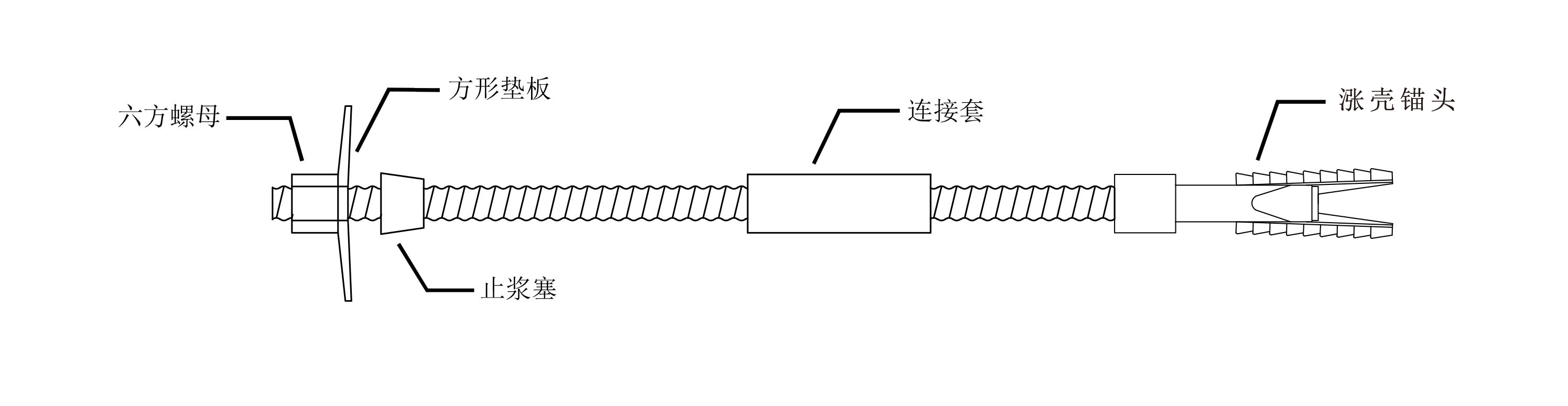

漲殼式預應力中空錨桿的構造是由鋼制漲殼錨頭、中空注漿錨桿體、墊板、螺母、注漿管、止?jié){塞組成。如圖1。
圖1
鎖剪式預應力中空錨桿的產品組件及施工工藝是洛陽工巖科技有限公司新產品，現已申請專利保護。它是由鎖剪式錨頭、中空注漿錨桿體、墊板、螺母、止?jié){塞組成。
圖2
中空錨桿體：為全螺紋中空桿體，具有注漿和排氣的功能。
漲殼錨頭：用高強度鋼材制成，通過內榫把漲殼夾片漲開成錨桿預應力內部承載體，是機械點錨式錨固體系。
墊板：將錨固力施加給圍巖的扣板。
螺母：預應力外部鎖定固件和傳遞荷載構件。
止?jié){塞：用于封堵錨孔砂漿，并將錨桿體固定或居中的部件。
聯接套：用于接長錨桿體，有相應內螺紋的連接件。
預應力中空注漿錨桿的運用
(一)預應力中空注漿錨桿的施工
造孔：用多臂鉆巖臺車和履帶式液壓鉆機造孔，請保證造孔精度不扁曲，影響錨桿的安裝。對Ф32mm的錨桿，鉆頭使用Ф57-60mm，可以根據錨頭的大小來調整造孔的大小。
造孔結束后用將安裝好的漲殼錨頭錨桿插入孔中，一端安上安裝工具，廠家提供的釬尾，并接到鉆機上，開動鉆機，通過其沖擊和轉動使?jié)q殼錨頭在孔內充分漲開。
卸去鉆機和釬尾，安裝墊板、螺母及注漿管。預應力按照規定荷載鎖定。預應力的方法有2種：用扭力扳手鎖定或用雙活塞空心柱千斤頂鎖定荷載。
注漿：預應力完成后應及時注漿，注漿的質量是保障錨桿耐久性的關鍵。
注漿的材料：采用純水泥漿，水灰比W /C=(0.35∶0.45)∶1，可以根據實際情況調整，但是不能是用水泥砂漿。
注漿設備：使用注漿壓力為1~1.5M Pa 的螺桿泵型注漿機，用極濃液(W /C=0.35∶1)，以提升灌漿機與孔壁之間的飽和度，減少水泥漿的收縮率。
預應力中空錨桿特定的向上注漿和向下注漿功能提升了錨桿的可靠性。當錨桿朝上安裝時，即如地下洞室的頂拱部位，注漿液從注漿管進漿，漿體逐漸充溢鉆孔并向上流動。注漿體從漲殼錨頭尾端進漿，此時中空錨桿體的空腔成為排氣通道。當錨桿向下安裝時，中空錨桿體為進漿道，塑料管為排氣通道，漿體從漲殼錨頭底部出漿，并逐漸充溢鉆孔道。漿體從塑料管流出，并保持約30s 的壓力停止注漿。
(二)預應力方式
扭力扳手進行錨桿預應力和雙活塞空心柱千斤頂進行預應力。
采用扭力扳手進行錨桿預應力時，用扳手扭緊六角螺母，使錨桿體預應力。采用千斤頂時，需要張拉錨桿并用扳手扭緊螺母鎖定，用千斤頂張拉錨桿適用范圍大，張拉力準確，但是較繁瑣。
